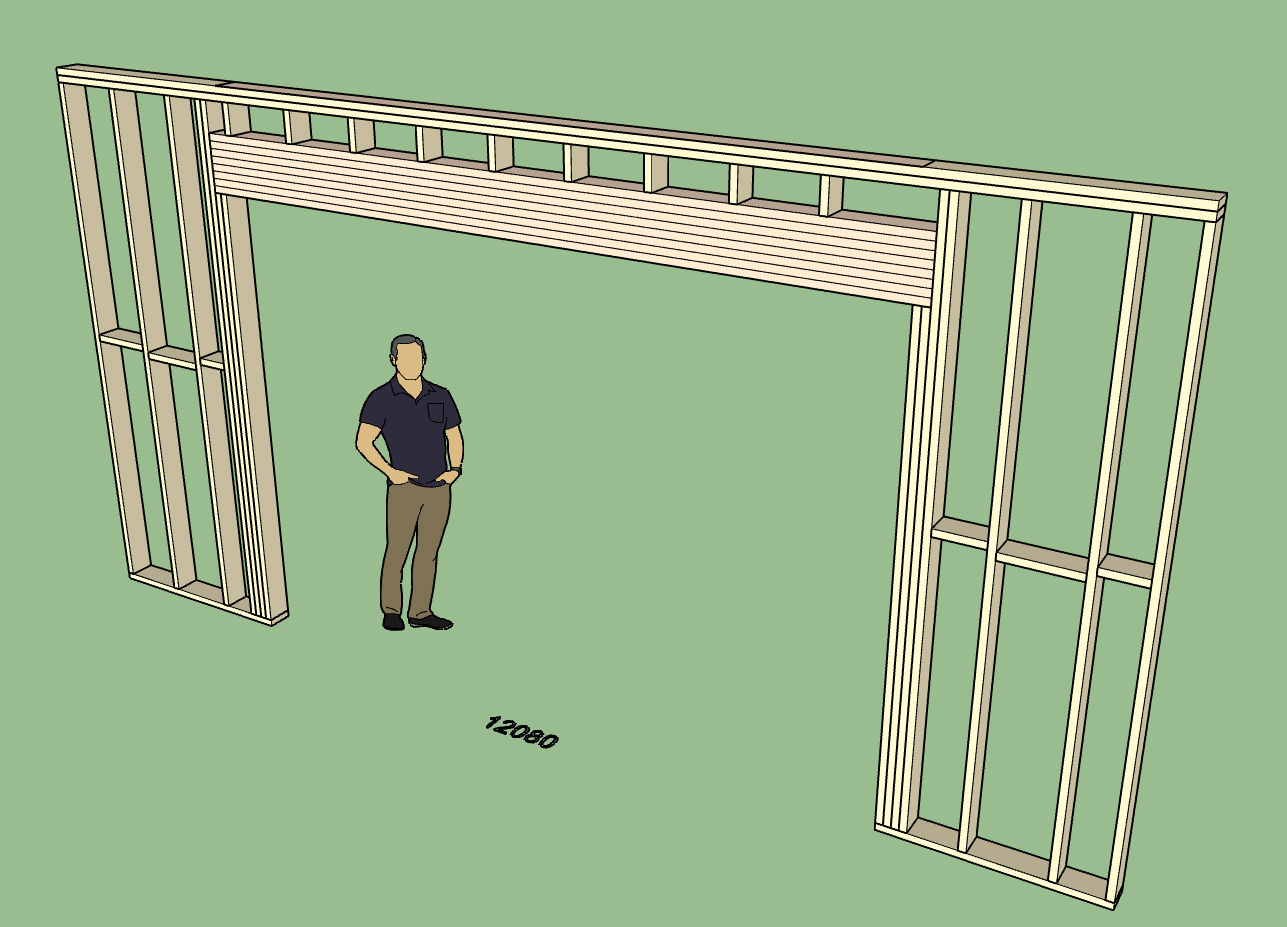

墙体结构 (Medeek Wall) 插件用于在SketchUp中创建精确的三维墙框架几何图形的简单界面。是mdkBIM套件中的扩插件。该插件利用SketchUp Ruby API编程接口,与最新的SketchUp版本(SketchUp Make 2017 64位和SketchUp Pro 2021 64位)以及之前的版本(2017、2018、2019、2020)兼容。

功能介绍
  1. 所有墙类型均采用行业标准做法绘制/设计。每周都会增加额外的墙类型、窗户和门。先进的选择和功能,如皇冠造型,踢脚板,椅子扶手和壁板也在开发中。

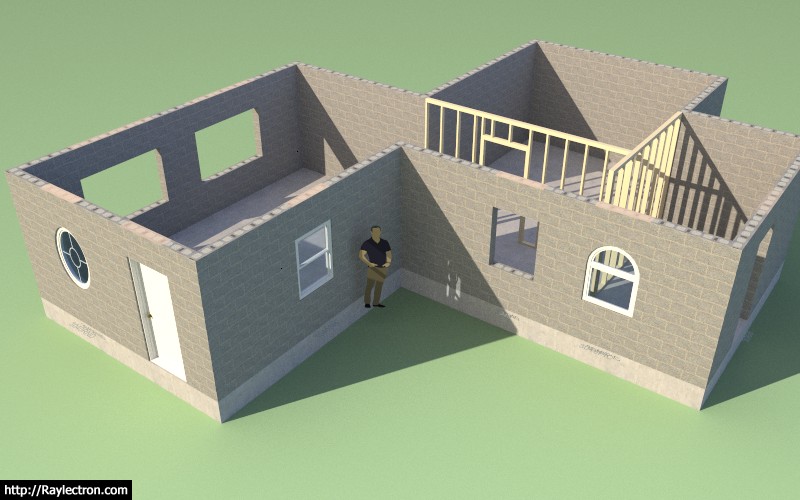

  2. 该插件可以单独或以多段线模式创建墙板。选择“矩形墙”工具并由设计师选择“线”模式后,将通过选择构成墙嵌板起点和终点的两个点来定义墙。选择“多段线”模式时,每个点都定义墙面板的终点和下一个墙面板的起点。如果在全局设置中启用了自动转角配置,则墙板将根据墙板之间的角度自动形成内角或外角。
  3. 创建墙板后,可以将其移动,同时保持与其他相邻墙板的“粘合”。墙框架和其他选项将根据需要自动重新计算和绘制。这一级别的自动化提供了一种设计工具,可以消除对模型进行手动修改的需要,这种修改既耗时又容易出现用户错误。

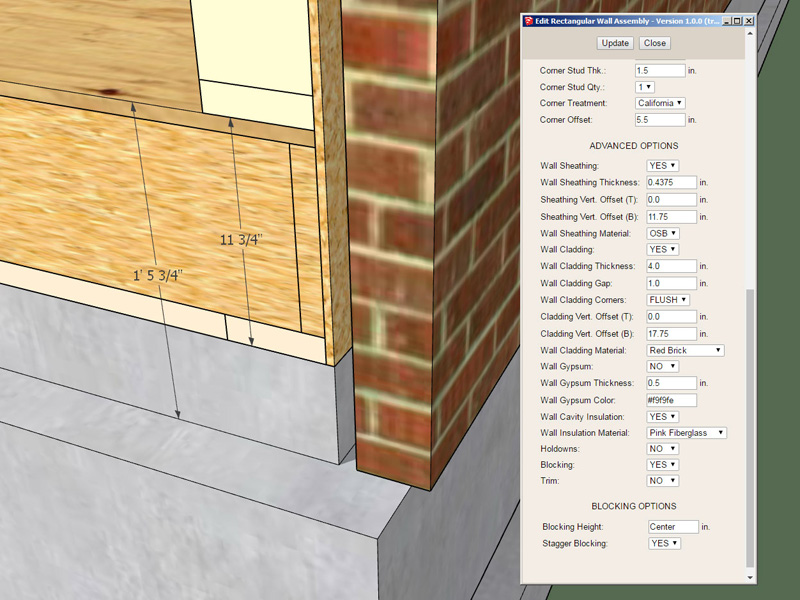

  4. 可以在全局设置中启用自定义图层,允许在特定图层上放置各种墙、窗和门构件。自动指定材质(颜色和纹理)作为全局设置的“材质”和“护套”选项卡中的一个选项提供。

目前,该插件可以创建以下墙体类型或面板(公制和美制/英制):

  • 矩形(外部-内部)[有外部装饰、外部墙裙、挡板、挡板和保温层选项] 。
  • 矩形(内部)[有内部石膏、封条、挡板和保温材料选项] 。
  • 窗台(室内,室外)[有外部装饰,外部壁板,封条,挡板,石膏和保温材料选项] 。
  • 棚屋(室内,室外)[带外墙装饰,外墙裙,挡板,挡板,石膏,和保温材料选项] 。
  • 髋部(内部,外部)[有外部装饰,外部壁板,封条,挡板,石膏,和保温材料选项。

门类型(矩形):

  • 实心[带阀内件、壳体、侧钻和五金件]
  • 六面板[带装饰件、外壳、侧饰板和五金件]
  • 两块平板[带饰件、外壳、侧饰和五金件]
  • 平面四面板[带装饰件、外壳、侧饰板和五金件]
  • 半玻璃[带饰件、外壳、格栅、侧饰和五金件]
  • 全玻璃[带饰件、外壳、格栅、侧饰和五金件]
  • 双实心[带饰件、外壳和五金件]
  • 双六面板[带装饰件、外壳、侧饰板和五金件]
  • 双平面双面板[带装饰件、外壳、侧饰和五金件]
  • 双平面四面板[带装饰件、外壳、侧饰和五金件]
  • 双层半玻璃[带装饰、外壳、格栅、侧饰和五金件]
  • 双层全玻璃[带装饰、外壳、格栅、侧饰和五金件]
  • 滑动玻璃[带装饰件、外壳、格栅和五金件]
  • 口袋[带饰件、外壳和五金件]
  • 双折页:2个面板[带装饰件、外壳和五金件]
  • 双折页:4个面板[带装饰件、外壳和五金件]

特殊门类型(分段拱门、半圆门):

  • 实心[带阀内件、壳体、侧钻和五金件]
  • 半玻璃[带饰件、外壳、格栅、侧饰和五金件]
  • 全玻璃[带饰件、外壳、格栅、侧饰和五金件]
  • 双实心[带阀内件、壳体、侧钻和五金件]
  • 双层半玻璃[带装饰、外壳、格栅、侧饰和五金件]
  • 双层全玻璃[带装饰、外壳、格栅、侧饰和五金件]

窗口类型(矩形、半圆):

  • 图片(平开窗,固定式)[带装饰件、外壳、格栅和百叶窗]
  • 滑块,双滑块[带饰件、外壳、格栅和百叶窗]
  • 单吊、双吊、三吊[带装饰件、外壳、格栅和百叶窗]
  • 双层、三层和四层平开窗[带装饰件、外壳、格栅和百叶窗]
  • 百叶窗[带装饰件、外壳、格栅和百叶窗]

特殊窗类型(分段拱、哥特式拱、椭圆形/圆形、八角形):

  • 图片(平开窗,固定式)[带装饰件、外壳、格栅和百叶窗]
  • 百叶窗[带装饰件、外壳、格栅和百叶窗]

梯形窗类型(梯形、三角形):

  • 图片(平开窗,固定式)[带装饰件、外壳和格栅]

五角大楼窗口类型(五角大楼、等边三角形、等边三角形):

  • 图片(平开窗,固定式)[带装饰件、外壳和格栅]

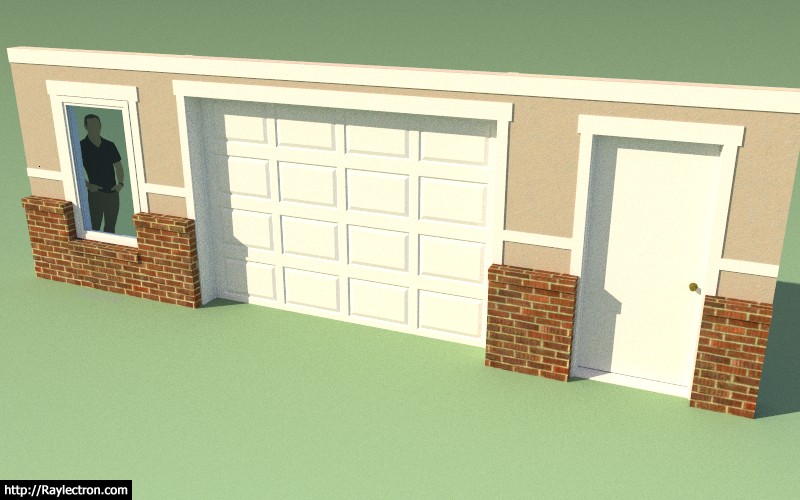

车库门(矩形、分段拱门、荷兰角):

  • 实心[带饰件、外壳、门架和五金件]
  • 无面板[带装饰件、外壳、门架和五金件]
  • 凸起面板[带装饰件、外壳、门架和五金件]
  • 平板[带装饰件、外壳、门架和五金件]
  • 玻璃凸起面板[带装饰件、外壳、门架、格栅和五金件]
  • 玻璃平板[带装饰件、外壳、门架、格栅和五金件]
  • 玻璃面板[带装饰件、外壳、门式框架、格栅和五金件]

预制剪切板:

  • Simpson Strong-Tie Wood Strong-Wall® [带垫片,大头钉,垂直偏移]。
  • Simpson Strong-Tie Steel Strong-Wall® [带垫片,大螺栓,垂直偏移] 。
  • Mitek Hardy Frame® HFX面板[带垫片,大螺栓,垂直偏移]

剪力墙:

  • 分段和穿孔剪力墙(仅矩形墙)[AWC NDS 2018]
  • 开关柱、护套、支架、支架AB、底板紧固件、地脚螺栓、顶板夹、挡块
  • 剪力墙明细表(将数据导出为CSV)

柱(墙内):

  • 尺寸木材和木材(即2x4、2x6、4x4、4x6、6x6、6x8、8x8、8x10)[带梁槽、大号螺柱、垂直。[偏移量]
  • PSL(平行股木材)[带梁槽,大号螺柱,垂直。[偏移量]
  • 梁(美制/英制/公制):
    尺寸材和木材(即2x4,2x6,4x6,6x6,6x8)[带石膏包,防火和斜切,以及吊架] 。
  • PSL(平行刨花板)[有石膏包覆,防火和斜切,以及吊架] 。
  • LVL(层压单板木材)[有石膏包覆,防火和斜切,以及吊架] 。
  • LSL(层积材)[有石膏包覆,防火和斜切,以及吊架] 。
  • 胶合板(西部树种和南部松木)[有石膏包覆,防火和斜切,以及吊架] 。
  • 钢材(W、HSS、UB、L)[含石膏包覆、防火和斜切,以及吊架] 。
  • 可为锯材、SCL和木材定制尺寸

柱子/立柱(美制/英制/公制):

  • 立体木材和木材(即2x4,2x6,4x6,6x6,6x8)[带包边,壁板,帽,底座和黄芪] 。
  • PSL(平行刨花板)[带包边、壁板、盖板、底板和黄芪]
  • LVL(层压单板木材)[带包边、壁板、盖板、底座和黄芪] 。
  • LSL(层积材)[带包边、墙裙、盖帽、底座和黄芪] 。
  • 胶合板(西部树种和南部松树)[带包边、墙裙、盖帽、底座和墙裙] 。
  • 钢(W、HSS、UB、L)[带包边、墙裙、盖帽、底座和底板
    古典柱子。托斯卡纳柱、托斯卡纳柱(含黄芪)、多立克柱、多立克柱(含黄芪)、爱奥尼亚柱、科林斯柱[含大写字母、底座、内围]

楼梯(公制和美制/英制):

  • 直道[带止推块、吊架板、侧垫片、踢脚板、楼梯踏步、扶手和限界包络线]。

分块(公制和美制/英制):

  • 矩形横截面[自定义材质、自定义大小、旋转]
  • 工字钢横截面[TJI、BCI、LPI、Red-I、PKI、旋转]

电气、自定义和减法几何:

  • 通过将这些组或构件实例命名为(custom1、custom2、custom3等),可以持久化墙面板中的子组。
  • 通过将墙面板中的子组命名为(subtract1、subtract2、subtract3等),可以使这些子组成为持久的和相减。
  • 电气部件(开关、插座、维修面板、灯)可以通过Medeek电气分机安装到壁板中。

工程(美国/帝国):

  • (在建)【IBC 2018和ASCE 7-16】

估算(美制/英制和公制,CSI):

  • 将数据导出为CSV(MS Excel)
  • 墙:钉、板、盖板、包层、石膏、窗、门、车库门、柱
  • 屋架(普通、单缝):护套、滴水边缘、屋脊和屋脊
  • 屋顶椽:(在建)
  • 基础(SOG):混凝土、钢筋、地脚螺栓
  • (其他建筑构件和构件:在建)

付费插件

该插件的完整版本可在以下链接购买(95.00美元):http://design.medeek.com/resources/medeekwallplugin.html,LT版本也可以在此链接中以40.00美元购买。一旦购买,该插件可以每年续约,价格为50.00美元或20.00美元的LT版本。请注意,最初购买的是永久许可证,更新许可证的唯一原因是在最初的1年免费下载期过后下载最新版本的插件。


版本: 来源: 作者: 分类:
2.4.1b sketchucation.com Medeek Engineering Inc. 室内设计 建筑设计 施工辅助 木工家具 绘制工具
大小: 更新: 原名: 兼容:
26MB 2021-09-10 Medeek Wall
